产品中心 / PRODUCT

规 格

说      明

输入

信号

模拟量输入

热电偶：标准热电偶——K、E、B、S、J、T、We等

电阻：标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等

电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω

电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ

脉冲量

波形：矩形或正弦波

幅度：大于5V

频率：0-10kHz（或根据用户要求）

输出

信号

模拟量输出

DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω）

DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ）

开关量输出

继电器输出——带回差，触点：AC 220V/3A DC 24V/6A（阻性负载）

通讯输出

接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等

波特率——300bps-19.2kbps 仪表内部自由设定

馈电输出

DC 24V 负载≤30mA

测量精度

测量显示精度：±0.2%FS±1字或0.5%FS±1字

频率转换精度

±1脉冲（LMS） 一般优于0.2%

测量范围

-1999——99999字

分辨率

±1字

显示方式

带背光大屏幕LCD图形显示器

控制/报警

带回差上限、下限输出（用户可自由设定）

参数设定

·中文菜单提示               ·面板轻触式按键设定

·参数设定值断电后永久保存   ·参数设定值密码锁定

保护方式

断电后累积值保持时间大于五年

电源欠压自动复位     工作异常自动复位（Watch Dog）

环境温度

0-50℃

相对湿度

≤85RH   避免强腐蚀气体

供电电压

常规型 AC220V+10-15%（50Hz±2Hz）

特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源

功耗

≤6W





    型    号

代                   码

    说          明

    SWP-LCD

  □□

   □

 □□

    □

   □□

   /□□

    -□

    □

    -□

大屏幕带背光液晶显示仪表

    仪表功能

A/M

















手动操作器

    外形尺寸

7















72×72mm

    控制作用

35













手动/自动操作，无扰切换

    输出方式

□











参见 “输出方式”

    PV输入类型

□□









参见 “输入类型”

    SV输入类型

□□







参见 “输入类型”

    第一报警方式

N

H





无报警（可省略）

上限报警

    第二报警方式

N

L



无报警（可省略）

下限报警

    供电方式

W

T

DC24V供电

AC85-260V供电（开关电源）



  ★输出方式：



选型代码

1

2

3

4

5

6

7

9

输出方式

继电器

4~20mA

0~10mA

1~5V

0~5V

SCR输出

SSR输出

SOT输出



★ 06-可控硅过零触发脉冲输出    07-固态继电器触发控制输出    09-双向可控硅输出

 注：选择继电器输出正反转，无报警输出。



★输入类型：



    代码

     输入类型

    测量范围

    代码

    输入类型

    测量范围

    12

    4~20mA

    -1999~99999d

    14

    1~5V

    -1999~99999d

    13

    0~10mA

    -1999~99999d

    15

    0~5V

    -1999~99999d



 注：不能切换输入，订货时请确认型号。





ꁆ ꁇ

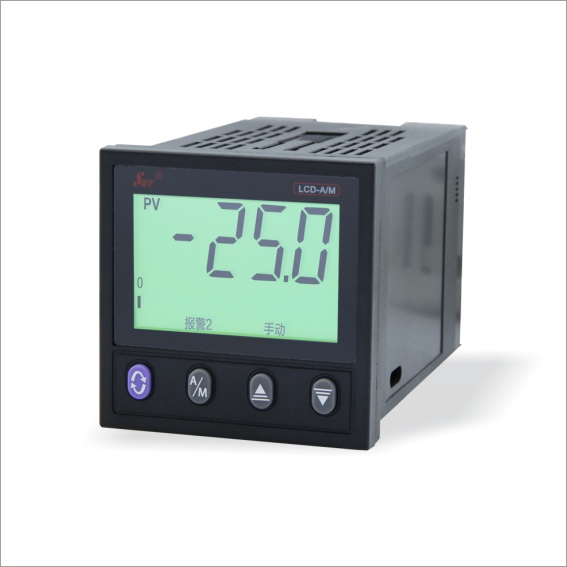

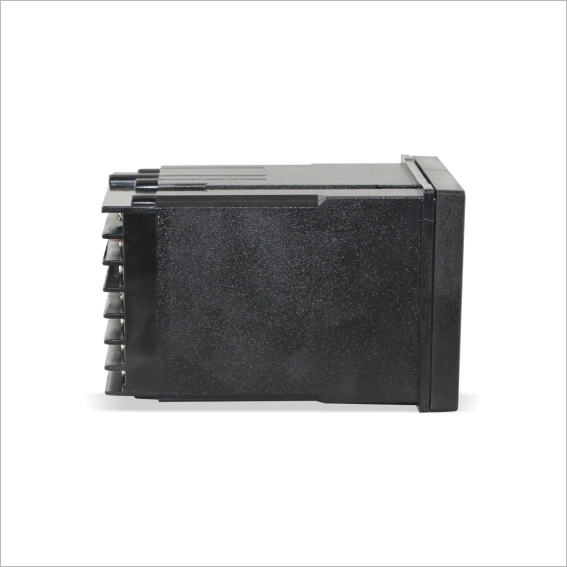

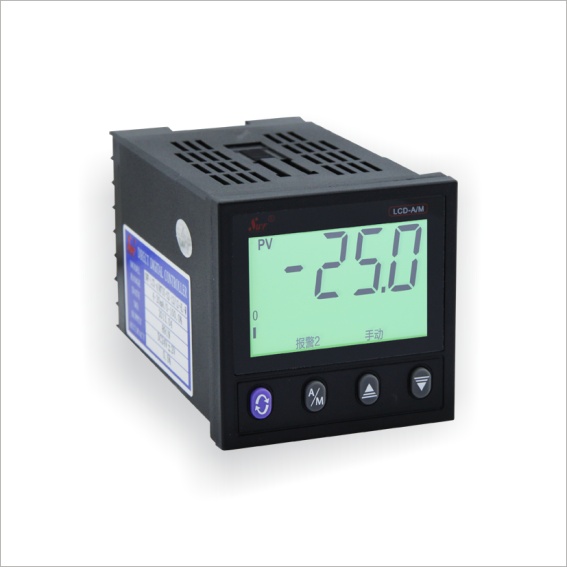

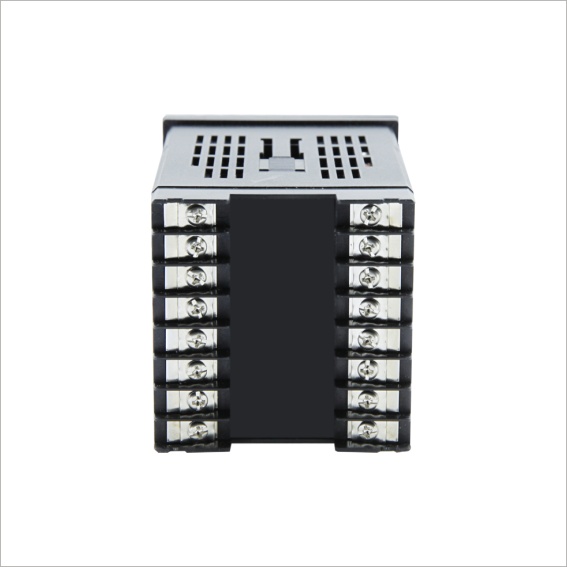

SWP-LCD-A/M手动操作器

SWP-LCD-A/M系列手动操作器可接在各种调节器或计算机控制系统之后作备用仪表，在系统试车或调节器失效时，可由本控制器替代进行手动操作，以保证生产的安全。
