规 格 |
说 明 |
|
|
输入 信号 |
模拟量输入 |
热电偶：标准热电偶——K、E、B、S、J、T、We等 |
|
电阻：标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等 |
||
|
电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω |
||
|
电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ |
||
|
脉冲量 |
波形：矩形或正弦波 |
|
|
幅度：大于5V |
||
|
频率：0-10kHz（或根据用户要求） |
||
|
输出 信号 |
模拟量输出 |
DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω） DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ） |
|
开关量输出 |
继电器输出——带回差，触点：AC 220V/3A DC 24V/6A（阻性负载） |
|
|
通讯输出 |
接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等 波特率——300bps-19.2kbps 仪表内部自由设定 |
|
|
馈电输出 |
DC 24V 负载≤30mA |
|
|
测量精度 |
测量显示精度：±0.2%FS±1字或0.5%FS±1字 |
|
|
频率转换精度 |
±1脉冲（LMS） 一般优于0.2% |
|
|
测量范围 |
-1999——99999字 |
|
|
分辨率 |
±1字 |
|
|
显示方式 |
带背光大屏幕LCD图形显示器 |
|
|
控制/报警 |
带回差上限、下限输出（用户可自由设定） |
|
|
参数设定 |
·中文菜单提示 ·面板轻触式按键设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 |
|
|
保护方式 |
断电后累积值保持时间大于五年 电源欠压自动复位 工作异常自动复位（Watch Dog） |
|
|
环境温度 |
0-50℃ |
|
|
相对湿度 |
≤85RH 避免强腐蚀气体 |
|
|
供电电压 |
常规型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源 |
|
|
功耗 |
≤6W |
|
|
型 号
|
代 码
|
说 明
|
|||||||||||||
|
SWP-LCD
|
□
|
□
|
□□
|
-□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
□
|
-□
|
-□
|
-□
|
大屏幕带背光液晶显示仪表
|
|
仪表功能
|
LT
|
|
|
|
|
|
|
|
|
|
|
|
|
|
天然气流量积算仪表
|
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横）80×160mm（竖）
|
|
|
控制作用
|
02
|
|
|
|
|
|
|
|
|
|
|
|
带补偿输入
|
||
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
|
参见“通讯方式”
|
|||
|
输出方式
|
□
|
|
|
|
|
|
|
|
|
|
参见“变送输出方式”
|
||||
|
流量输入类型
|
□
|
|
|
|
|
|
|
|
|
参见“输入类型”
|
|||||
|
压力输入类型
|
□
|
|
|
|
|
|
|
|
参见“输入类型”
|
||||||
|
温度输入类型
|
□
|
|
|
|
|
|
|
参见“输入类型”
|
|||||||
|
第一报警方式
|
N
H
L
|
|
|
|
|
|
无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警）
|
||||||||
|
第二报警方式
|
N
H
L
|
|
|
|
|
无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警）
|
|||||||||
|
第三报警方式
|
N
H
L
|
|
|
|
无控制（或报警，可省略）
上限控制（或报警）
下限控制（或报警）
|
||||||||||
|
馈电输出
|
N
P
2P
|
|
|
无馈电输出（可省略）
单路DC24V馈电输出
双路DC24V馈电输出
|
|||||||||||
|
供电方式
|
W
T
|
|
DC24V供电
AC85-260V（开关电源）
AC220V供电（线性电源，可省略）
|
||||||||||||
|
外形特征
|
S
|
竖式显示仪表
横式显示仪表（可省略）
|
|||||||||||||
★通讯方式
|
选型代码
|
0
|
2
|
3
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
打印口
|
RS-422
|
RS-485
|
特殊规格
|
★变送输出方式：
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4~20mA
|
0~10mA
|
1~5V
|
0~5V
|
特殊规格
|
|
代码
|
输入类型
|
测量范围
|
代码
|
输入类型
|
测量范围
|
说 明
|
|
A
|
4~20mA
|
-1999~99999 d
|
O
|
脉冲—集电极开路
|
0~5KHz
|
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
|
|
B
|
0~10mA
|
-1999~99999 d
|
G
|
Pt100
|
-200~650℃
|
|
|
C
|
1~5V
|
-1999~99999 d
|
E
|
热电偶E型
|
0~1000℃
|
|
|
D
|
0~5V
|
-1999~99999 d
|
K
|
热电偶K型
|
0~1300℃
|
|
|
M
|
0~20mA
|
-1999~99999 d
|
R
|
用户特定
|
-1999~99999 d
|
|
|
F
|
脉冲
|
0~5KHz
|
N
|
无补偿输入
|
|

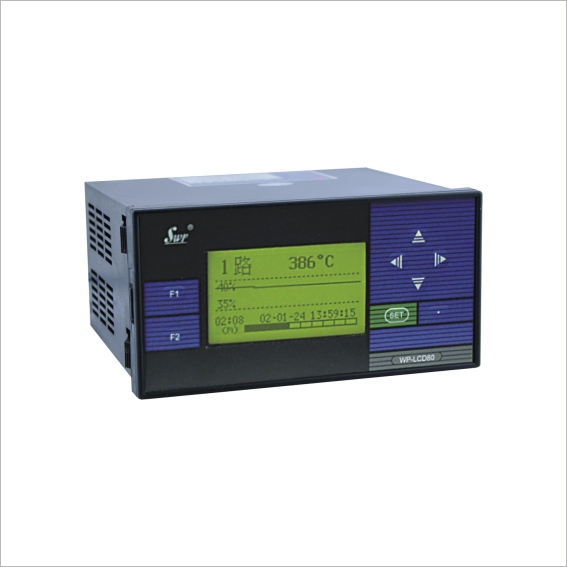

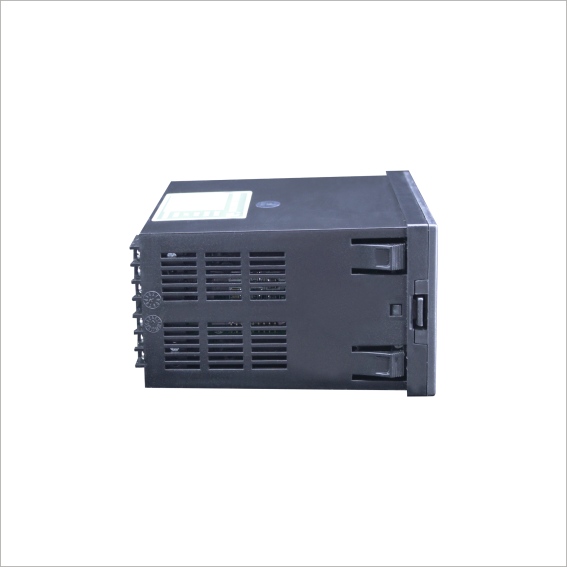

SWP-LCD-LT天然气流量积算仪
