规 格 |
说 明 |
|
|
输入 信号 |
模拟量 |
热电偶：标准热电偶——K、E、B、S、J、T、We等 |
|
电阻：标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等 |
||
|
电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω |
||
|
电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ |
||
|
输出 信号 |
模拟量输出 |
DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω） DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ） |
|
开关量输出 |
继电器输出——带回差，触点：AC 220V/3A DC 24V/6A（阻性负载） |
|
|
通讯输出 |
接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等 波特率——300bps-19.2kbps 仪表内部自由设定 |
|
|
馈电输出 |
DC 24V 负载≤30mA |
|
|
测量精度 |
测量显示精度：±0.2%FS±1字或0.5%FS±1字 |
|
|
频率转换精度 |
±1脉冲（LMS） 一般优于0.2% |
|
|
测量范围 |
-1999-99999字 |
|
|
分辨率 |
±1字 |
|
|
显示方式 |
带背光大屏幕LCD图形显示器 |
|
|
控制/报警 |
带回差上限、下限输出（用户可自由设定） |
|
|
参数设定 |
·中文菜单提示 ·面板轻触式按键设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 |
|
|
保护方式 |
断电后累积值保持时间大于五年 电源欠压自动复位 工作异常自动复位（Watch Dog） |
|
|
环境温度 |
0-50℃ |
|
|
相对湿度 |
≤85RH 避免强腐蚀气体 |
|
|
供电电压 |
常规型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源 |
|
|
功耗 |
≤6W |
|
★特殊技术参数
|
规 格 |
说 明 |
|
控制输出方式 |
固态继电器输出（正反转），电压/电流输出，220V/3A可控硅输出，固态继电器触发信号输出 |
|
设定/显示精度 |
±0.5%FS±1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围 |
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间 |
0-9,999s（单位：1s） |
|
微分（比率）时间 |
0-9,999s（单位：1s） |
|
控制周期 |
1、2、4、6、15、30、60、120、240s（单位：1s） |
|
采样周期 |
0.5s |

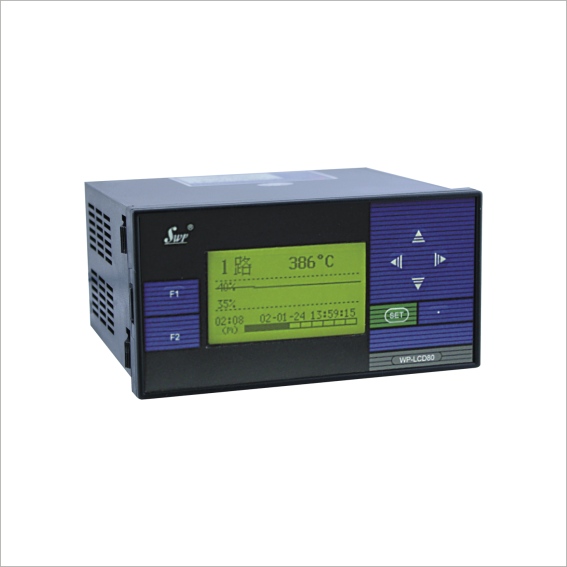

SWP-LCD-PID小型单色自整定控制仪（外给定或阀位控制）
