规 格 |
说 明 |
|
|
输入 信号 |
模拟量输入 |
热电偶：标准热电偶——K、E、B、S、J、T、We等 |
|
电阻：标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等 |
||
|
电流：0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω |
||
|
电压：0-5V、1-5V、mV等——输入阻抗≥250KΩ |
||
|
脉冲量 |
波形：矩形或正弦波 |
|
|
幅度：大于5V |
||
|
频率：0-10kHz（或根据用户要求） |
||
|
输出 信号 |
模拟量输出 |
DC 0-10mA（负载电阻≤750Ω） DC 4-20mA（负载电阻≤500Ω） DC 0-5V（负载电阻≥250KΩ） DC 1-5V（负载电阻≥250KΩ） |
|
开关量输出 |
继电器输出——带回差，触点：AC 220V/3A DC 24V/6A（阻性负载） |
|
|
通讯输出 |
接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等 波特率——300bps-19.2kbps 仪表内部自由设定 |
|
|
馈电输出 |
DC 24V 负载≤30mA |
|
|
测量精度 |
测量显示精度：±0.2%FS±1字或0.5%FS±1字 |
|
|
频率转换精度 |
±1脉冲（LMS） 一般优于0.2% |
|
|
测量范围 |
-1999——99999字 |
|
|
分辨率 |
±1字 |
|
|
显示方式 |
带背光大屏幕LCD图形显示器 |
|
|
控制/报警 |
带回差上限、下限输出（用户可自由设定） |
|
|
参数设定 |
·中文菜单提示 ·面板轻触式按键设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 |
|
|
保护方式 |
断电后累积值保持时间大于五年 电源欠压自动复位 工作异常自动复位（Watch Dog） |
|
|
环境温度 |
0-50℃ |
|
|
相对湿度 |
≤85RH 避免强腐蚀气体 |
|
|
供电电压 |
常规型 AC220V+10-15%（50Hz±2Hz） 特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源 |
|
|
功耗 |
≤6W |
|
|
型 号 |
代 码 |
说 明 |
||||||||||
|
SWP-LCD- |
□ |
□ |
□□ |
-□ |
□ |
-□□ |
-□ |
□ |
-□ |
-□ |
-□ |
大屏幕带背光液晶显示仪表 |
|
外形特征 |
MD MS |
|
|
|
|
|
|
|
|
|
|
多通道巡检回检测仪表（横式） 多通道巡检回检测仪表（竖式） |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
160×80mm（横式） 80×160mm（竖式） |
|
|
控制作用 |
□□ |
|
|
|
|
|
|
|
|
参见“控制作用” |
||
|
通讯方式 |
□ |
|
|
|
|
|
|
|
参见“通讯方式” |
|||
|
输出方式 |
□ |
|
|
|
|
|
|
参见“输出方式” |
||||
|
输入类型 |
□□ |
|
|
|
|
|
参见“输入类型” |
|||||
|
第一报警方式 |
□ |
|
|
|
|
参见“报警方式” |
||||||
|
第二报警方式 |
□ |
|
|
|
参见“报警方式” |
|||||||
|
报警记忆 |
K |
|
|
带报警保持功能（本页注1） 不带报警保持功能 |
||||||||
|
供电方式 |
W T |
|
DC24V供电 AC85-260V供电（开关电源） AC220V供电 |
|||||||||
注1：统一报警输出：仪表所有通道共用一个（或两个）报警输出继电器。LCD仪表报警均为报警保持。
报警保持功能：检测当前通道超限即输出报警并保持，直至所有通道均无超限方停止报警输出。
分别控制/报警输出：即仪表各测量通道均有一个（或两个）报警继电器输出报警信号，报警输出互相独立或各通道均有一组互相独立的变送输出信号。
★控制作用：
|
选型代码 |
06 |
07 |
08 |
09 |
14 |
|
控制作用 |
八路巡检 测量显示 |
八路巡检统一控制/报警输出 |
八路巡检分别控制/报警输出 |
十六路巡检 测量显示 |
十六路巡检统一控制/报警输出 |
★通讯方式
|
选型代码 |
0 |
2 |
3 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
打印口 |
RS-422 |
RS-485 |
特殊规格 |
通讯协议：出厂时采用SWP通讯协议。
用户有订购特殊的通讯协议请在订货时注明。
★输出方式：
|
选型代码 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
9 |
|
输出方式 |
继电器 |
4~20mA |
0~10mA |
1~5V |
0~5V |
SCR输出 |
SSR输出 |
SOT输出 |
★ 06-可控硅过零触发脉冲输出 07-固态继电器触发控制输出 09-双向可控硅输出
★输入类型：
|
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
|
01 |
B |
400~1800℃ |
09 |
Pt100.1 |
-199.9~320.0℃ |
17 |
30~350Ω |
-1999~99999 d |
|
02 |
S |
0~1600℃ |
10 |
Cu50 |
-50.0~150.0℃ |
18 |
特殊规格 |
用户待定 |
|
03 |
K |
0~1300℃ |
11 |
Cu100 |
-50.0~150.0℃ |
19 |
4~20mA开方 |
-1999~99999 d |
|
04 |
E |
0~1000℃ |
12 |
4~20mA |
-1999~99999 d |
20 |
0~10mA开方 |
-1999~99999 d |
|
05 |
T |
-199.9~320.0℃ |
13 |
0~10mA |
-1999~99999 d |
21 |
1~5V开方 |
-1999~99999 d |
|
06 |
J |
0~1200℃ |
14 |
1~5V |
-1999~99999 d |
22 |
0~5V开方 |
-1999~99999 d |
|
07 |
WRe3~25 |
0~2300℃ |
15 |
0~5V |
-1999~99999 d |
23 |
全可切换输入 |
|
|
08 |
Pt100 |
-200~650℃ |
16 |
0~20mA |
-1999~99999 d |
|
|
|
★报警方式：
|
选型代码 |
N |
H |
L |
|
报警方式 |
无位式控制或报警（可省略） |
位式上限控制或上限报警 |
位式下限控制或下限报警 |

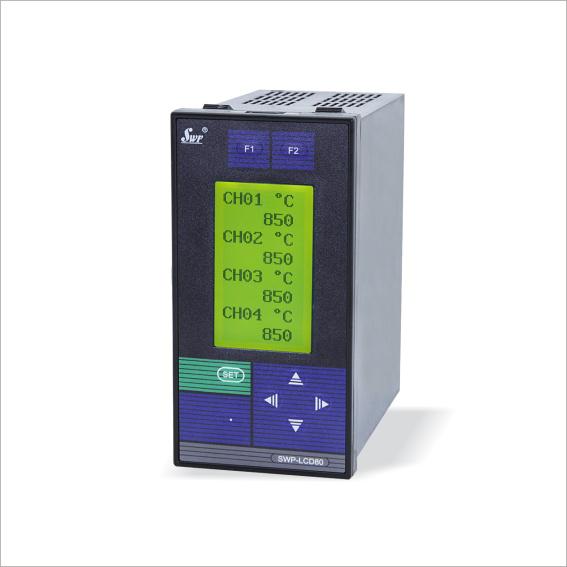

SWP-LCD-MD多通道巡检控制仪
