规 格

说      明

输入

信号

模拟量输入

热电偶:标准热电偶——K、E、B、S、J、T、We等

电阻:标准热电阻——Pt100、Pt100.1、Cu50、Cu100 远传压力电阻等

电流:0-10mA、4-20mA、0-20mA等——输入阻抗≤250Ω

电压:0-5V、1-5V、mV等——输入阻抗≥250KΩ

脉冲量

波形:矩形或正弦波

幅度:大于5V

频率:0-10kHz(或根据用户要求)

输出

信号

模拟量输出

DC 0-10mA(负载电阻≤750Ω) DC 4-20mA(负载电阻≤500Ω)

DC 0-5V(负载电阻≥250KΩ) DC 1-5V(负载电阻≥250KΩ)

开关量输出

继电器输出——带回差,触点:AC 220V/3A DC 24V/6A(阻性负载)

通讯输出

接口方式——标准串行双向通讯接口 RS-485 RS-232 RS-422等

波特率——300bps-19.2kbps 仪表内部自由设定

馈电输出

DC 24V 负载≤30mA

测量精度

测量显示精度:±0.2%FS±1字或0.5%FS±1字

频率转换精度

±1脉冲(LMS) 一般优于0.2%

测量范围

-1999——99999字

分辨率

±1字

显示方式

带背光大屏幕LCD图形显示器

控制/报警

带回差上限、下限输出(用户可自由设定)

参数设定

·中文菜单提示               ·面板轻触式按键设定

·参数设定值断电后永久保存   ·参数设定值密码锁定

保护方式

断电后累积值保持时间大于五年

电源欠压自动复位     工作异常自动复位(Watch Dog)

环境温度

0-50℃

相对湿度

≤85RH   避免强腐蚀气体

供电电压

常规型 AC220V+10-15%(50Hz±2Hz)

特殊型 AC85-260V——开关电源 DC24V ±2V——开关电源

功耗

≤6W



           型号

代       码

说      明

   SWP-LCD-N

□□

□□

-□

-□

-□

-□

-□

新一代大屏幕带背光液晶显示仪表

     仪表功能

H























液位←→容积控制仪

HR























带记录(液位←→容积控制仪)

    外形尺寸

8





















160×80mm(横式)80×160mm(竖式)

    控制作用

01

03



















无控制(或报警)输出

带控制(或报警)输出

    通讯方式

















参见“通讯方式”

    变送输出















参见“输出方式”

    输入类型













参见“输入类型”

    第一报警方式











参见“报警方式”

    第二报警方式









参见“报警方式”

    第三报警方式







参见“报警方式”

          馈电输出

N

P





无馈电输出(可省略)

DC24V馈电输出

供电方式

W

T



DC24V供电

AC85-260V供电

AC220V供电(线性电源,可省略)

         外形特征

S

竖式显示仪表

横式显示仪表(可省略)



注1:订购容积仪时,由客户提供所测罐体的尺寸,外形结构,由生产厂家出厂时代为设定,仪表通常带通讯接口,以便进行参数设定。

 ★通讯方式



选型代码

0

2

3

4

8

9

通讯方式

无通讯

RS-232

打印口

RS-422

RS-485

特殊规格



通讯协议:出厂时采用SWP通讯协议。

用户有订购特殊的通讯协议请在订货时注明。

 ★输出方式:



选型代码

0

2

3

4

5

输出方式

无输出

4~20mA输出

0~10mA输出

1~5V输出

0~5V输出



 ★输入类型:(出厂默认值)



代码

输入类型

    测量范围

    代码

    输入类型

     测量范围

   说    明

A

4~20mA

-9999~99999 d

D

    0~5V

    -9999~99999 d

本表所列为最大量程,用户可在量程范围内通过修改仪表二级参数确定量程范围

B

0~10mA

-9999~99999 d

         R

    用户特定

全量程

C

1~5V

-9999~99999 d









★报警方式:



选型代码

N

H

L

报警方式

无控制或报警(可省略)

上限控制或上限报警

下限控制或下限报警

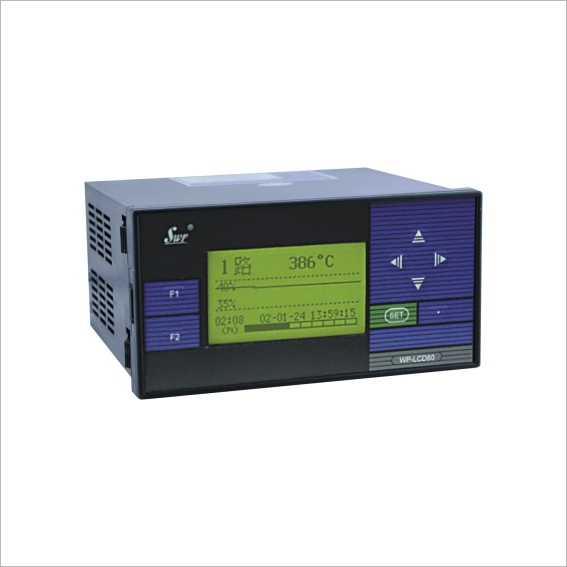

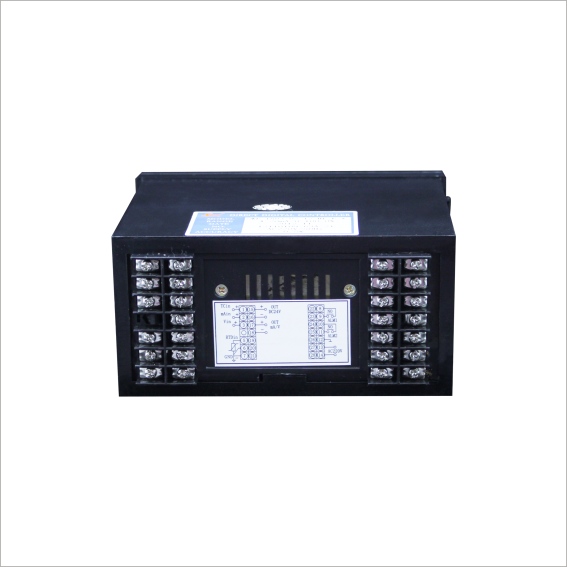

SWP-LCD-NH液位<=>容积控制仪

SWP-LCD-NH系列液位容积控制仪可对各种形状罐体进行液位容积转换测量控制。
